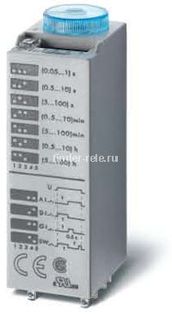

85.02.0.048.0000 | 850200480000 | Миниатюрное съемное реле времени; функции: AI, DI, GI, SW; 2 перекидных контакта 10А (~/= 48В AC/DC)
Кол-во контактов?
2 перекидных
Номинальный ток?
10А
Номинальное напряжение?
48В AC/DC
Установка
Съемное
Номинальное/максимальное напряжение на переключение?
250/400В
Номинальная нагрузка для AC1?
2500Вт
Материал контакта?
AgNi
Электрическая долговечность для AC1 в циклах?
200 000
Диапазон температур?
-20…+60°C
Размеры?
20,6х27,7х59,5мм
Сертификация
ГОСТ Р, EAC
Бренд
Finder реле
Ваша цена: 5 060.90 руб.
Розничная цена: 5954 руб.
Наличие:
Под заказ 5 недель
Штук в упаковке:
5 ?
В корзину
Минимальное количество в заказе 5 шт.
Быстрый заказ
Артикул
850200480000
- Описание
- Характеристики
- Розетки
- Аксессуары
- Документация
- Доставка
- Отзывы ()
- Схема подключения и функции таймера Finder 85.02
U = Напряжение питания
Uc = Напряжение питания таймера
S = Переключение сигналов (Сигнал Start)
11-14 = Самоудерживающийся контакт
= Выходной контакт
(AI) Задержка включения.
Питание подается на таймер. Контакт замыкается по прошествии времени предустановки.
Сброс происходит при выключении питания.
(DI) Импульс при включении.
Питание подается на таймер. Контакт замыкается немедленно.
По прошествии предустановленного времени контакт возвращается в исходное положение.
(SW) Симметричный повтор цикла: пуск во включенном состоянии.
Питание подается на таймер.
Выходные контакты срабатывают немедленно и переключаются между положениями ВКЛ и ВЫКЛ до тех пор, пока подается питание.
Соотношение 1:1 (время во включенном состоянии = времени в выключенном состоянии).
(GI) Задержка при фиксированном импульсе (0,5 с).
Питание подается на таймер. Контакт замыкается по прошествии времени предустановки.
Сброс происходит по истечении фиксированного промежутка времени 0,5 с.
Импульс по сигналу при включении.
При моментальном замыкании переключателя сигналов (S) > 50 мс выходные контакты срабатывают и остаются в таком состоянии (с самоудерживающимся контактом 11-14) на протяжении заданной задержки, после чего возвращаются в исходное состояние.
Временные диапазоны:
0,05-1с 0,5-10с 5-100с 0,5-10мин 5-100мин 0,5-10час 5-100час
ПРИМЕЧАНИЕ: Временные диапвзоны и функции следует задавать до подачи питания на таймер.
* При питании постоянным током положительный полюс следует подключать к клемме А1 -
